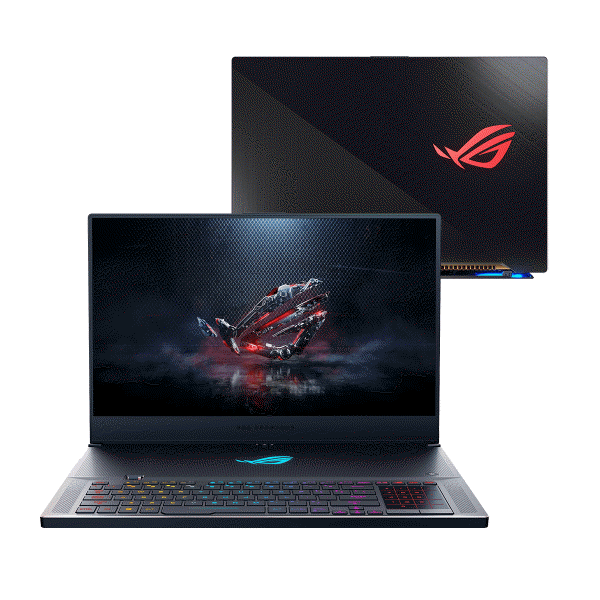

이번에 입고된 제품은 ASUS 게이밍 노트북입니다.모델명은 ASUS GA401i 인데요.처음에는 모델명이 GA4011인줄 알았어요.인터넷에서 수리 사례를 검색해도 전혀 나오지 않아서 이상하다고 생각했는데 눈을 크게 뜨고 자세히 보니 숫자 1이 아니라 i였네요. 모델명 GA401i로 확인
모델명을 정확하게 검색했는데 신형에 가까워서 그런지 수리 사례가 없었어요.다른분이 한대씩 입고해주셔서 총 2대를 수리하게 되었습니다.고장 증상을 말씀드리면 다 화면이 나오지 않는 상태의 전원 버튼을 누른 후 아무리 기다려도 다 화면이 캄캄해지고 그 중 한 대는 자세히 보면 화면이 너무 어둡고 조금 보입니다.
인기글
자세히 봤을 때 화면이 너무 어두워 보이는 제품은 고객님께서 공식 서비스센터에서 액정 문제인 줄 알고 교체 테스트를 받아봤는데 여전히 같은 증상으로 화면이 나오지 않아 입고가 되었습니다.분석을 해보니 메인보드 불량이 맞습니다.
다른 한 대는 전원을 인가하면 작동하는 것 같은데 아무리 기다려도 화면이 전형적이지 않아요.전류량 변화를 확인해보니 우선 점검한 동일 노트북과는 너무 달라 판단이 어려워 정밀 분석을 진행해야 할 것 같습니다.
우선 노트북 점검 순서는 전압라인 먼저 체크할게요.각 부분의 주요 전압이 개별적으로 구성되어 있는데, 이 부분들의 작동 상태를 확인하는 것이 순서입니다.만약 전압이 나오지 않으면 신호적인 문제인지 전압라인 자체의 문제인지 판단하여 수리 방향을 결정해야 합니다.전압이 나오지 않는다고 무조건 전압회로 자체의 문제라고 판단하면 딜레마에 빠지기 때문에 각각 PWMIC의 데이터시트를 참고해 분석을 정확하게 진행하지 않으면 좋은 결과를 기대하기 어렵습니다.
전압 라인의 회로 구조는 19V 또는 5V, 3V를 기초 전압으로 생성하여 이 전압을 이어받아 더 낮지만 더 높은 전류량을 만들어내는 것을 목적으로 합니다.요즘 CPU, VGA, RAM의 경우 1V 정도의 낮은 전압을 넘는데 구동될 때 전류량은 우리가 생각하는 것 이상으로 매우 높습니다.따라서 CPU 회로 또는 VGA 회로 측에서 문제가 발생하면 기판(PCB)이 쇼트에 의해 불꽃이 발생하여 녹을 정도로 타버리는 경우가 종종 있습니다. https://blog.naver.com/yzenn/222800045812
한성노트북 수리 TFG277 메인보드 타는 냄새, 불꽃이 계속 발생하고 있습니다.안녕하세요. 노원구 공릉동에 위치한 노트북 회로수리 전문업체 하드웨어수리닷컴입니다. 날씨가 정말 더워… blog.naver.com참고가 되실까봐 기판(PCB)이 타버릴 정도로 훼손된 마더보드를 주제로 한 블로그 게시물입니다.저전압 고전류를 구동하는 VGA 전압 회로가 순간 에러로 타 버린 경우군요.- 본 게시물과는 관계없는 수리사례로 추가 설명을 위해 첨부함 -메인보드 보니까 코일이 너무 많죠?노란색 지시선을 보면 네모난 게 코일이에요.비슷한 코일이 너무 많지만 모두 개별 전압 회로입니다.특히 CPU와 VGA 주변에 가지런히 구성되어 있는 이유가 있는데 병렬로 연결되어 큰 전류량을 끌어내기 때문입니다.이 부분에서 전압과 전류량이 VID값(CPU나 VGA가 작동할 때 전압, 전류 컨트롤 회로)의 상황에 맞게 유지되어야 하는데 그렇지 않을 경우 순간(상상할 수 없을 정도의 챌라)의 오동작으로 인해 PWM 컨트롤에 문제가 생기면 GATE의 기준 펄스를 벗어나 폭발하여 쇼트로 이어지며 앞서 말했듯이 IC와 PCB가 손상될 정도로 치명적인 고장이 발생합니다.메인보드 보니까 코일이 너무 많죠?노란색 지시선을 보면 네모난 게 코일이에요.비슷한 코일이 너무 많지만 모두 개별 전압 회로입니다.특히 CPU와 VGA 주변에 가지런히 구성되어 있는 이유가 있는데 병렬로 연결되어 큰 전류량을 끌어내기 때문입니다.이 부분에서 전압과 전류량이 VID값(CPU나 VGA가 작동할 때 전압, 전류 컨트롤 회로)의 상황에 맞게 유지되어야 하는데 그렇지 않을 경우 순간(상상할 수 없을 정도의 챌라)의 오동작으로 인해 PWM 컨트롤에 문제가 생기면 GATE의 기준 펄스를 벗어나 폭발하여 쇼트로 이어지며 앞서 말했듯이 IC와 PCB가 손상될 정도로 치명적인 고장이 발생합니다.전압 라인을 모두 체크하고 상황을 살펴보면 메모리 전압이 출력되지 않습니다.걱정스러운 것은 메모리 전압은 메모리만 사용하는 것이 아니라 CPU도 함께 사용하게 되는데 CPU 측 자체의 문제가 발생하더라도 메모리 전압에 문제가 생길 수 있습니다.다행히 CPU 문제가 아니라 메모리 전압을 살릴 수 있었습니다.정말 좋았어요.만약 CPU에 문제가 있어서 메모리 전압이 형성되지 않는다면 방법은 CPU 교환뿐인데 CPU 교환을 할 정도라면 합리적인 답이 나오지 않습니다.우선 메모리 회로 불량으로 입고된 제품은 원인을 찾아 해결했습니다.가조립을 해서 테스트를 많이 진행해야 합니다.한 대 더 남았는데 이 문제도 해결해야겠죠?같은 모델이지만 고장 증상은 다릅니다.다 정상적으로 작동하는데 화면만 액정에 안보여요.안 보인다기보다는 굉장히 어둡게 출력이 되는데 잘 봐야 보일 정도로.원인이 뭘까요?저도 분석을 해봐야 할 것 같아요.동일 모델이 두 대 있잖아요.운이 좋았어요. 고장 부분 찾기 쉬워졌는데요?분해해놓고 LVDS 케이블을 서로 번갈아 꽂아보면 어느 문제인지 확인하시면 될 것 같습니다.고객님께서 공식 센터에서 액정을 교체해봤는데 증상은 같다고 하셨는데 제가 직접 확인해봐야 정확한 판단이 가능합니다.다시 한번 확인 작업을 해보는 겁니다.역시 액정쪽에 영상이 보이지 않습니다.(매우 어둡기는 합니다)LVDS 케이블을 자세히 보시면 침수 흔적이 보입니다.고객으로부터 침수에 대한 언급은 없었습니다만, 분해하여 눈으로 스켄하여 알게 되었습니다.침수된 지 얼마 안 돼 보이는데요?아직 물기가 마르지 않았어요.이런 상태인데 먼저 점검한 업체에서는 조치를 취하지 않은 것 같습니다.본체를 열지 않고 액정 교환만 진행해 본 거예요.아쉬운 순간.우선 LVDS 케이블도 부식되어 문제가 있을 것 같네요.우선 침수된 부분의 회로를 분석하고 세척을 진행하면서 원인을 찾아가야 합니다.또 마더보드에서 전압을 켰을 때 19V가 EDP 소켓까지 전달되지 않는 상태, 백라이트 ON 신호라인도 훼손된 상태, 손질할 곳이 너무 많습니다. 흐흐흐흐에서도 같은 기종이 있기 때문에 비교해 보면 답을 찾을 수 있을 것 같습니다.같은 마더보드가 있으면 특정 부분의 전압이나 신호를 비교할 수 있기 때문에 얼마나 다행스러운 일인가.마우스 패드 쪽 안쪽 부분도 침수 흔적이 나와 있네요.메인보드가 수리된 후 여기도 손질을 해야 할 것 같아요.일이 생각보다 커지네요.아까 오염이 심하게 진행된 부분은 세척을 하고 IC와 PCB 연결 부분이 부식되어 아슬아슬한 부분은 칩을 분리하여 깨끗하게 납땜하여 회복시켜 놓았습니다.액정에서 화면이 나오지 않을 뿐 모든 기능이 정상이었던 제품이라 더 신경써야 할 상황입니다.어 벌써 아침? 설마 했는데 정말 아침이네요.수리작업을 중단하기 애매한 상황이라 몰입하다보면 시간가는줄 모르고 밤새 보내기가 ㅋㅋㅋ침수된 마더보드 수리 후 케이스에 부착된 마우스패드도 분리하여 오염된 부분을 모두 세척하고 복원해 두었습니다.이제 조립을 하고 테스트를 해야 합니다.노트북 2대 다 수리해서 복원했어요.만약 동일 모델이 없었다면 수리되어도 시간이 꽤 걸렸을 거예요. 빨리 처리되어서 저도 너무 기뻐요.시간을 버는 것도 큰 이득입니다.앞으로 모든 기능 점검을 해서 후유증이 있는지 알아봐야 합니다.수리된 노트북의 경우 보통 하루 정도 테스트하여 이상이 없으면 고객님께 드리고 있습니다.단, 침수 제품의 경우는 2~3일 정도 지켜봐야 합니다.만약 2~3일 이내에 또 다른 문제가 발생한다면 다시 분해해서 다시 점검하고 해결해야 합니다.성급하게 출고했다가 재입고되는 사례가 발생하면 고객님께 큰 불편을 끼치게 되므로 이러한 문제를 유발하지 않기 위해 작업 과정의 시간이 많이 필요합니다.이러한 점 양해 부탁드립니다.앞으로 모든 기능 점검을 해서 후유증이 있는지 알아봐야 합니다.수리된 노트북의 경우 보통 하루 정도 테스트하여 이상이 없으면 고객님께 드리고 있습니다.단, 침수 제품의 경우는 2~3일 정도 지켜봐야 합니다.만약 2~3일 이내에 또 다른 문제가 발생한다면 다시 분해해서 다시 점검하고 해결해야 합니다.성급하게 출고했다가 재입고되는 사례가 발생하면 고객님께 큰 불편을 끼치게 되므로 이러한 문제를 유발하지 않기 위해 작업 과정의 시간이 많이 필요합니다.이러한 점 양해 부탁드립니다.겨우 수리된 만큼 오랫동안 테스트를 하면서 지켜봐 왔습니다.기능은 모두 이상없이 작동하고 지적할 수 있는 문제점도 없었습니다.고객님께 연락 후 안전하게 포장해서 택배로 보내드렸습니다.지금까지 고장난 ASUS GA401i 두 대 각각 다른 고장 수리를 하면서 참고가 될까봐 사진을 몇 장 찍어서 올려봤습니다.노트북 사용 중 문제가 발생하면 전화주셔서 친절하게 상담해드리겠습니다.감사합니다。노트북 수리를 위해 택배 입고 시 고장 증상, 연락처, 성함을 박스 안쪽에 간단하게 기재하여 넣어주시면 점검 및 수리 진행 시 큰 도움이 됩니다.노트북 수리를 위해 택배 입고 시 고장 증상, 연락처, 성함을 박스 안쪽에 간단하게 기재하여 넣어주시면 점검 및 수리 진행 시 큰 도움이 됩니다.#아수스노트북수리 #노트북수리 #아수스노트북수리 #GA401i수리 #GA401i #노트북마더보드수리 #노트북고장 #노트북회로수리 #노트북수리 #침수노트북수리 #공책화면이 안나와요. #노트북 화면이 안나와요
